唐纳森 Torit® Downflo® Oval 粉尘和焊烟滤筒式除尘器已成为工业除尘领域的标准 – 使气流量增加 25%、改进气流路径,而且脉冲清灰压力也增加了 29%。 该系列紧凑型高效设备采用高效的椭圆形滤筒,尤其适用于过滤亚微粉尘。
与其他规格相同的滤筒式除尘器相比,Downflo Oval (DFO) 系列高性能除尘器的过滤能力最多可提高 25%。 DFO 采用 Ultra-Web® 纳米纤维专利过滤技术,能提供更洁净的空气,长达两倍的使用寿命,以及节省更多的成本。
较小的除尘器有助于降低初始购买价格,降低滤芯更换成本,开辟宝贵的生产空间。
DFO 除尘器可提供多个强大优势,与目前市场的其他除尘器截然不同。
这种收集器现在可以使用唐纳森的iCue™连接过滤监测服务。该服务旨在远程监控设施的集尘设备,并直接向最终用户提供运营洞察力,该信息可帮助制造商减少意外停机时间,支持高效的维护和运营,并自动捕获合规数据。

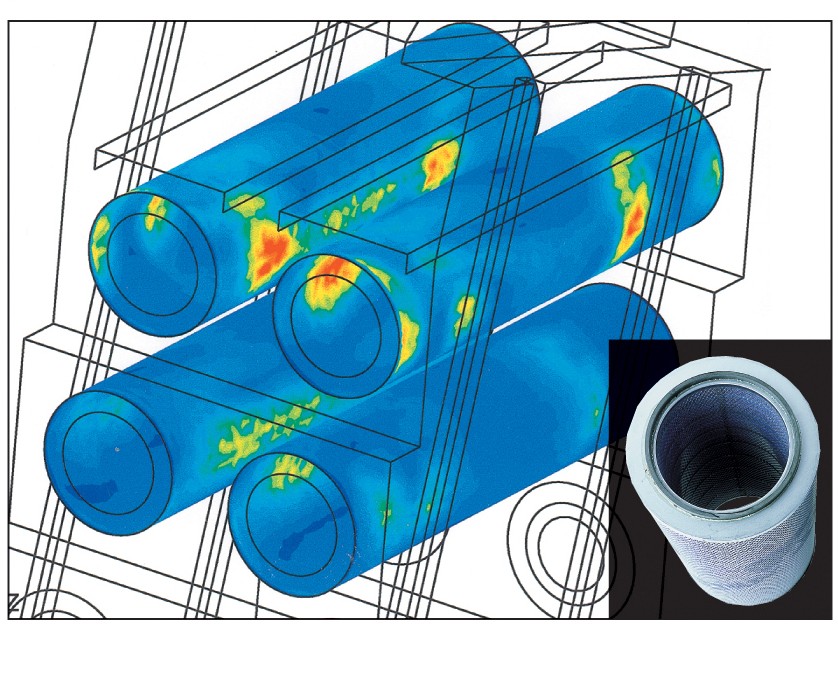

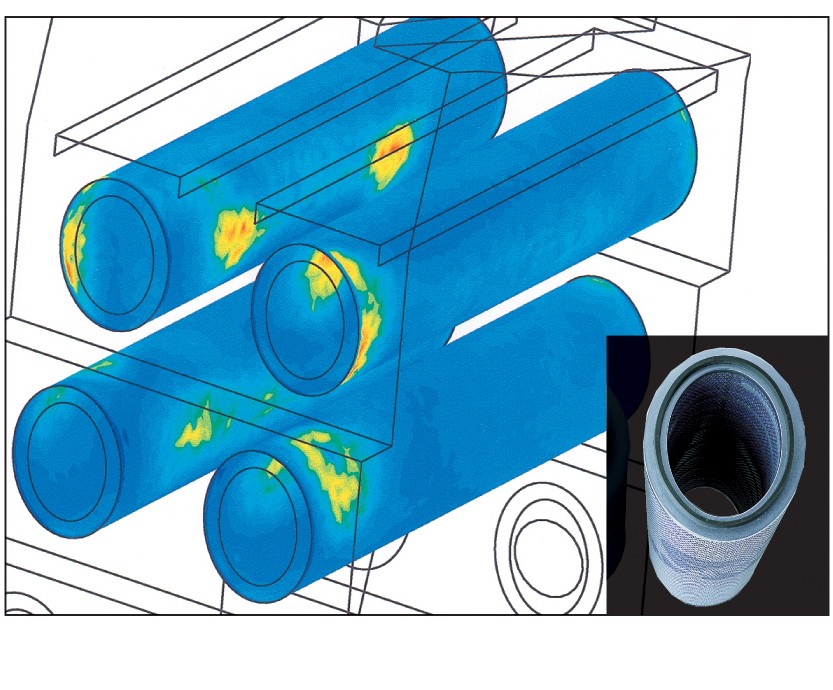

Downflo Oval 滤芯设计彰显了唐纳森 Torit 对技术研发的孜孜不倦的追求。 高性能的椭圆形滤芯可将处理气流量增加多达 25%,且无需提高内部气流速度,因此不会造成滤芯磨损。 先进的 FLUENT® 气流建模软件证明,椭圆形滤筒的高风速区域较少,可减低滤材磨损滤,有效延长滤芯的使用寿命。

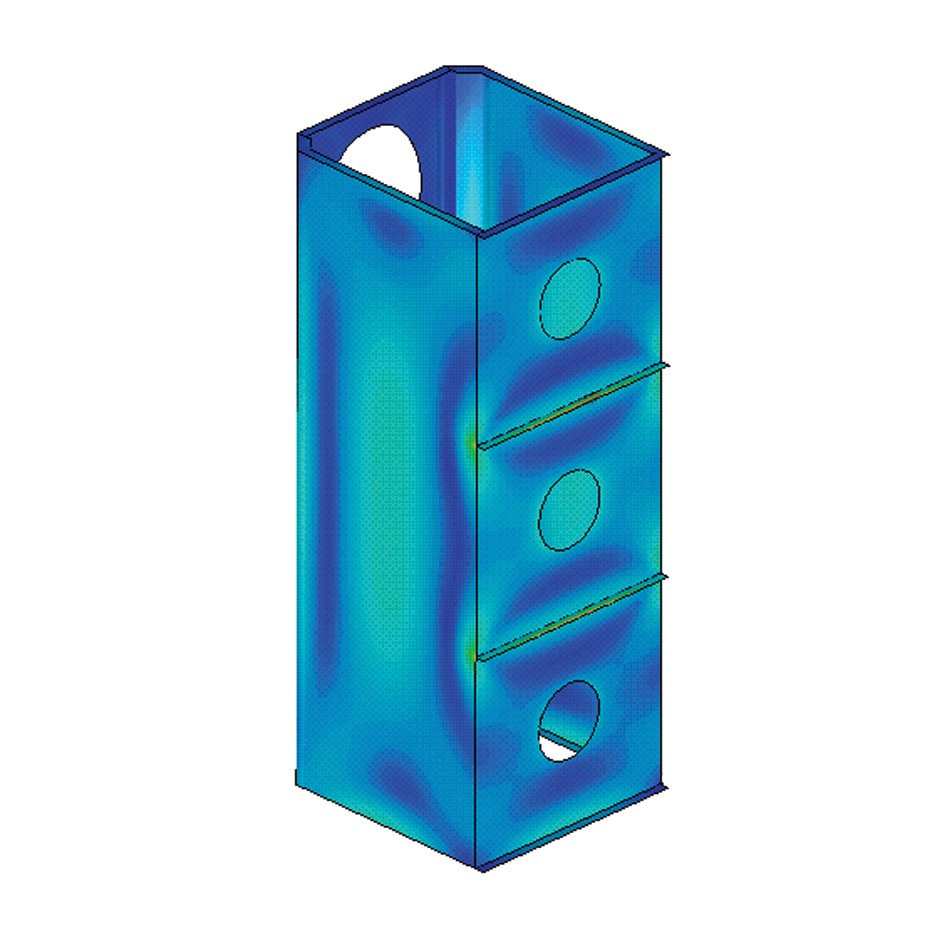

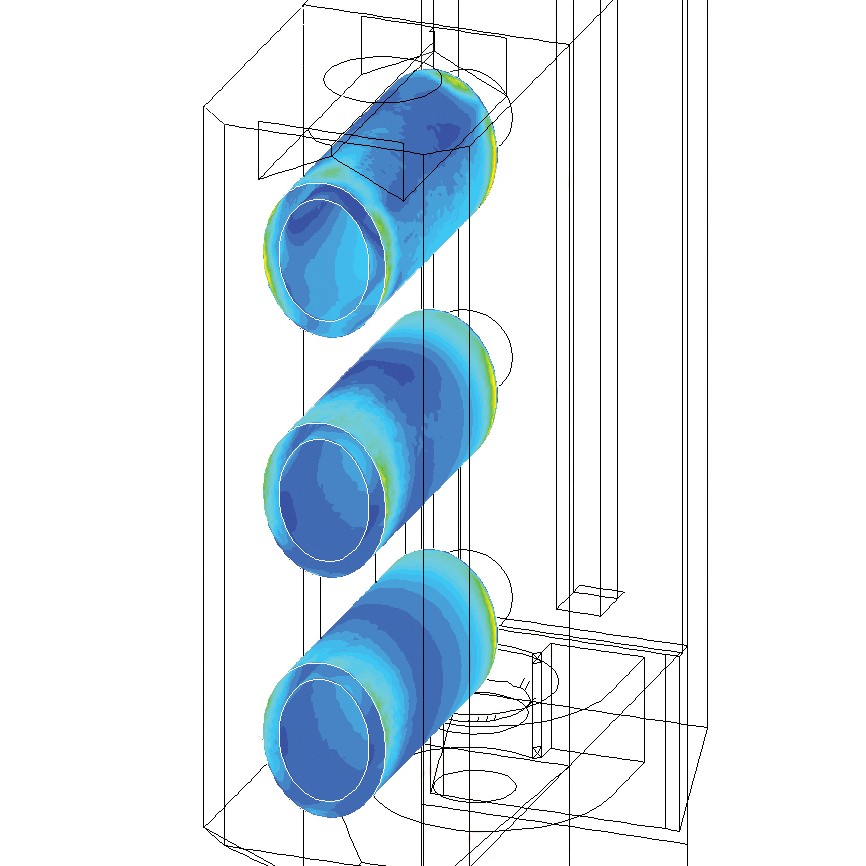

使用先进的流体动力学、结构力学和声学计算机建模,分别模拟了 DFO 型号 1-1、2-2 和 3-3 的技术等级。 下图(左侧)显示了如何利用 FLUENT 流量建模软件使 DFO 3-3 型号内部的气流速度分布更为均匀。 下图(右侧)所示的 ANSYS® 结构分析软件证明在常规运行压力下,DFO 3-3 型号的应力水平和偏度都最小。

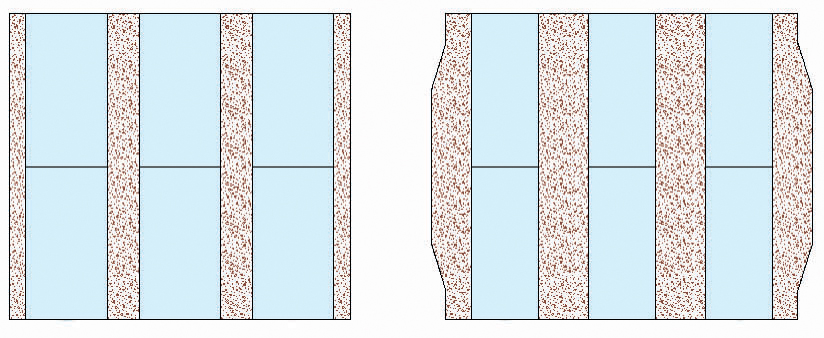

新技术可以提高过滤性能和延长滤芯使用寿命。 采用凸面侧板的新箱体设计可实现流线型气流路径,且增加了箱体的横截面面积。 凸面侧板令滤芯之间的空间更宽阔,使箱体内的气流速度更低并减少了滤材的磨损。
ExtraLife 滤芯清灰系统采用专利的计算机建模脉冲清灰技术,可轻松将滤芯表面的粉尘“通过脉冲清灰清理干净”,从而提高过滤效率,延长滤芯使用寿命。 图中的红色曲线显示 ExtraLife 系统在 Downflo 前排滤筒产生的压力增加。 而蓝色曲线则表示标准滤筒式除尘器的脉冲反吹表现。
标准 Downflo 在脉冲清灰过程中产生的脉冲梯度对比使用 ExtraLife 清灰系统(红色)的 Downflo 产生的脉冲梯度。
除尘器设计 | 标配型 | 可选 |
---|---|---|
低碳钢结构 | ||
一体式高性能电源组 | ||
舱口盖灰斗 | ||
进气口 | ||
洒水龙头 | ||
ExtraLife 滤芯清洁系统 | ||
快速拆卸检修盖板 | ||
一体式排气消音器 | ||
气流调风阀 | ||
不锈钢结构 | ||
防爆型号 | ||
高静压电源组 | ||
进气口调风阀 | ||
耐磨 (AR) 进气口 | ||
喷头 | ||
吸尘臂(7、10、14) | ||
脚轮组 | ||
袋出组件(滤芯与卸灰) | ||
袋进/袋出组件(滤芯与卸灰) |
滤筒 | 标配型 | 可选 |
---|---|---|
Ultra-Web (MERV* 15) | ||
Ultra-Web SB (MERV* 15);Ultra-Web AS (MERV* 15);Fibra-Web (MERV 14);Ultra-Tek (MERV 12);Thermo-Web (MERV 14);Torit-Tex (MERV 16) | ||
HEPA/ASHRAE 二次过滤器 |
涂层体系 | 标配型 | 可选 |
---|---|---|
内外均为静电喷涂的粉末涂层 TGIC 聚酯纹理表面(干膜厚度为 2 mil 密耳)(1 密耳 = 0.0254 毫米)。 涂层体系通过 350 小时盐雾测试。 | ||
定制颜色 | ||
恶劣环境涂层 | ||
环氧涂层 |
灰斗卸灰装置 | 标配型 | 可选 |
---|---|---|
10 gallon 加仑(1 加仑 = 3.79 升)尘桶 | ||
10 gallon 加仑(1 加仑 = 3.79 升)尘桶,连压式密封盖 | ||
25 gallon 加仑(1 加仑 = 3.79 升)集尘器 |
电气控制系统、计量表和密封罩 | 标配型 | 可选 |
---|---|---|
Minihelic** 压差表 | ||
手动或自动停工清灰 | ||
NEMA 12 电磁阀密闭罩 | ||
连续式按需压降控制 | ||
NEMA 9 电磁阀密闭罩 | ||
起动器控制 |
除尘器设计 | 标配型 | 可选 |
---|---|---|
低碳钢结构 | ||
ExtraLife 滤芯清洁系统 | ||
快速拆卸检修盖板 | ||
进气口 | ||
舱口盖灰斗 | ||
洒水龙头 | ||
不锈钢结构 | ||
高温构件 | ||
防爆型号 | ||
直接驱动风机 | ||
室和排气消音器 | ||
耐磨 (AR) 进气口 | ||
气流量管理模块 | ||
扩展脏静压室 | ||
加斜灰斗 | ||
2 模灰斗 | ||
喷头 | ||
操作平台(OSHA 标准) | ||
风门组 | ||
Drum Sentry 集灰桶料位器 | ||
内填充洁净空气静压室 | ||
袋出组件(滤芯与卸灰) | ||
袋进/袋出组件(滤芯与卸灰) |
滤筒 | 标配型 | 可选 |
---|---|---|
Ultra-Web (MERV* 15) | ||
Fibra-Web (MERV 14);Ultra-Tek (MERV 12) | ||
Ultra-Web SB (MERV* 15);Ultra-Web AS (MERV* 15);Fibra-Web (MERV 14);Ultra-Tek (MERV 12);Thermo-Web (MERV 14);Torit-Tex (MERV 16) | ||
HEPA/ASHRAE 二次过滤器 |
涂层体系 | 标配型 | 可选 |
---|---|---|
底涂内层 | ||
纹理状多涂层涂面的耐盐雾性能可达 2,000 小时 | ||
优质防蚀涂层 | ||
环氧涂层 |
灰斗卸灰装置 | 标配型 | 可选 |
---|---|---|
集灰桶盖板与软管 | ||
滑阀 | ||
旋转阀和转换头 | ||
螺旋输送机 |
电气控制系统、计量表和密封罩 | 标配型 | 可选 |
---|---|---|
NEMA 4 密闭罩中的控制箱(配/未配计时器) | ||
Minihelic** 压差控制器 | ||
Delta P 控制系统、Delta P Plus 控制系统 | ||
定制面板 | ||
标准和防水 Photohelic** 压差表 | ||
基础型冷气候组件 | ||
耐用型冷气候组件 | ||
电磁阀密闭罩 (NEMA 7 & 9) |
请联系您的唐纳森销售代表订购。供应情况因国家而异。
