概述

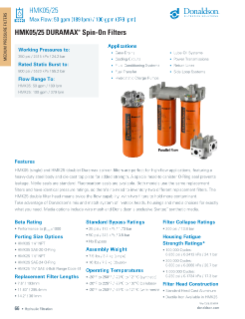

HMK05（单芯）和 HMK25（双芯）Duramax® 旋装式滤芯适用于高流量应用，采用重型钢体，并配有压铸顶板，因而强度更大。 滤头和壳体间的特制 O 型密封圈可防止泄漏。 HMK05 和 HMK25 两种型号都可以使用相同的替换用滤芯并具有相同的额定压力，需要备存的替换用滤芯数量更少。
特点
- 坚固耐用的重型钢体和压铸顶板结构
- 滤头和壳体间的特制 O 型密封圈可防止泄漏
- 丁腈密封件是标准密封件，但也可使用氟碳密封件
- 两种型号都具有相同的额定压力，并可使用相同的替换用滤芯，需要备存的替换用滤芯数量更少
- 有各种指示器类型和旁通阀可供选择
- 工作压力： 24.2 bar 巴 / 350 psi 磅/平方英寸
- 额定静态破裂压力： 55.2 bar 巴 / 800 psi 磅/平方英寸
- 流量范围为：
- HMK05： 189 lpm 升/分钟 / 50 gpm 加仑/分钟
- HMK25： 379 lpm 升/分钟 / 100 gpm 加仑/分钟
- 接口尺寸：
- HMK05：
- 1-1/4" 英寸 NPT（1" 英寸 = 2.54 cm 厘米）
- SAE-20 O 型圈
- HMK25：
- 1-1/2" 英寸 NPT（1" 英寸 = 2.54 cm 厘米）
- SAE-24 O 型圈
- 标准 61 系列的 1-1/2" 英寸 SAE 4 螺栓法兰（1" 英寸 = 2.54 cm 厘米）
- HMK05：
- 标准旁通额定压力：
- 1.73 bar 巴 / 25 psi 磅/平方英寸
- 3.5 bar 巴 / 50 psi 磅/平方英寸
- 无旁通
福利
- 业经验证的 Duramax 滤芯性能可靠
- HMK25 双芯滤头具有双倍处理流量和更优秀的纳污能力
应用
- 箱体排油
- 冷却回路
- 燃油输送
- 静压先导泵
- 润滑油系统
- 动力传动
- 回油管路
- 旁循环系统
- 流体调节系统
可用的滤材类型
- 唐纳森创新型 Synteq™ 滤材 – 合成纤维滤材，具有更高的过滤效率和更大的容尘量
- 吸水滤材
- 金属丝网
- 有许多不同的过滤效率等级可供选用
资源
服务
本维修信息作为实践指南提供。 该信息并不能替代或取代您的发动机或设备制造商提供的维护说明。
旋装式滤芯维护
- 检查滤芯维护指示器
检查是否已达到 OEM 指定的维护周期，或查看维护指示器是否表明滤芯需要进行维修。 - 关闭系统并释放压力
确保液压系统已关闭。
检查是否存在压力。 - 拧开并卸下旧滤芯和垫圈
根据当地法规妥善处理使用过的滤芯。
- 用干净的布擦拭滤头
- 检查新滤芯是否有损坏
检查要安装的新滤芯是否有因运输和操作导致的任何损坏。 请勿安装已损坏的滤芯。 - 润滑螺纹
- 在垫圈上涂抹一层薄薄的机油
- 对齐螺纹 – 旋转滤芯直至接触到垫圈
按照壳体上的说明将壳体安装到滤头上。 - 遵照滤芯上的图标指示进行拧紧
请勿过度拧紧。 - 排空系统并检查有无泄漏
