概述
STG Donaclone™ 是一款功能强大的两级空气滤芯，用于重度粉尘环境下的各种重型采矿设备。
空气滤芯特点
- 仅需一个主要的滤芯密封件即可实现可靠密封
- 使用两台空气滤芯，气流通量可以翻倍
- 两种机体型号（外围进口和管状进口），可适配不同位置和管道
- 可选用于外围进口的护罩
- 当空气滤芯直接安装在发动机上并且周围存在气流间隙时，请选择外围进口型号
- 当空气滤芯安装在驾驶室上方或远离发动机的位置以便位于粉尘云上方时，选择管状进口型号，该进口款可将管道接到进口里
- 内置的 Donaclone™ 预过滤管可在进入的粉尘到达滤芯之前，将多达 97% 的进入粉尘分离至集尘杯，从而实现更彻底的清洁，减少滤芯更换频率
- 选择最适合您维护习惯的集尘杯。 有关更多选择，请参阅附件部分
- 所有型号都配有滤芯维护指示器
滤芯特点
- 替换用主滤芯选项： 标准使用寿命型滤芯（适用于定期维护）和适用于依据阻力进行维护的高效超长使用寿命型唐纳森 Blue® 滤芯
- 使用标准的气流滤芯
- 型号齐全的安全滤芯
福利
- 可靠的密封系统
- 耐用结构可承受极端条件
- 易于维护
- 提供唐纳森 Blue 高效且使用寿命更长的滤芯以供选择
应用
- 各空气滤芯气流通量范围为 11 - 49.8 m³/min 立方米/分钟 / 390 - 1,760 cfm 立方英尺/分钟
- 水平安装或垂直安装
- 非公路重尘环境
- 适用于铲运机、推土机、平地机
两级 STG Donaclone 的工作原理
- 空气通过部件下部的穿孔吸入，通过一排 Donaclone 管后向下排出。 Donaclone 管旋转空气，利用离心力使较重的粉尘颗粒与气流分离。
- 这些颗粒杂质将落入杯底部，而初步净化的空气则被引导向上进入装置上部的主滤芯，进行第二级过滤。
资源
服务
本维修信息作为最佳实践指南提供。 本手册并不能替代或取代您的发动机或车辆制造商提供的维护说明。
1. 检查阻力
仅在阻力水平达到发动机或设备制造商建议的最大值时才更换滤芯。
2. 清空集尘杯并检查 Vacuator™ 真空阀
关闭发动机。 集尘坏在已填满 2/3 时就应清空。 维护集尘杯的频率会因灰尘严重程度而不同。
配备 Vacuator 真空阀的集尘杯的维护要求很低。 仅需检查 Vacuator 真空阀，看其是否倒置、损坏或堵塞。 如果损坏或缺失，请立即更换。 目视检查集尘杯和下壳体之间的垫圈，若有磨损或损坏，请予以更换。
提示： 节省维护时间 - 在立式 STG 空气滤芯上安装 Dust Dumpa！

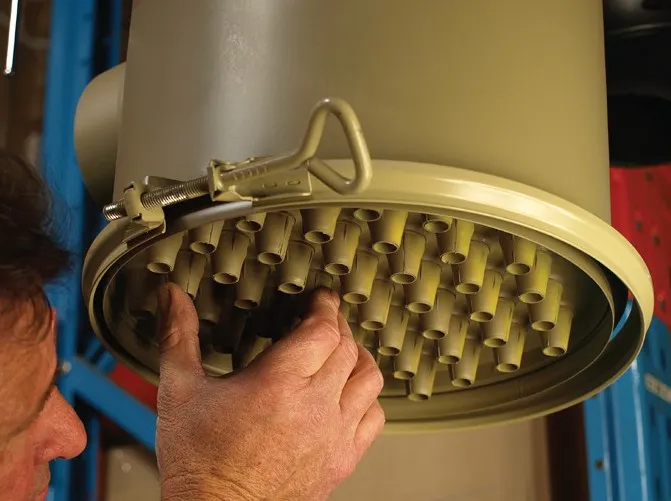

3. 检查 Donaclone™ 预过滤管
在卸下集尘杯的情况下，检查管。 通常情况下，管子是自洁式的，无需维护，但会有出现堵塞的例外情况。 通常只需进行目视检查。
如果管路中有少量灰尘，请用硬毛刷将其去除。 如果很明显是由纤维材料堵塞，请卸下 Strata™ 或 Donaclone™ 部分。 然后用压缩空气或不超过 72°C摄氏度 / 160°F 华氏度的水来清理。 只要卸下 Donaclone 管较低的主体，就应更换主体密封圈。 重新安装集尘杯时，请确保其环绕空气过滤器壳体四周 360° 进行密封。
4. 拆下主滤芯并目视检查安全滤芯
打开维护盖以取出滤芯。 拧开蝶形螺母并拆下主滤芯。 老旧滤芯上的蝶型螺母应使用固定夹固定到位。 从外观上检查安全滤芯，然而除非其损坏或已到期要进行更换，否则请勿将其卸下。 每更换三次主滤芯，需要更换一次安全滤芯。
5. 每次都需要清洁滤芯壳体内部
残留在空气过滤器外壳内的污物会对发动机产生危害。 从密封表面开始，使用干净的湿布将内表面擦拭干净。 密封圈密封不当是导致发动机污染的最常见原因之一，因此请确保所有硬化的污物凸纹均已完全消除。
6. 安装新滤芯
每更换三次主滤芯时或在 SafetySignal™ 维护指示器发出指示时，应更换一次安全滤芯。 更换安全滤芯时，请迅速安装新滤芯或用布堵住进气口，以免灰尘进入发动机。
在安装新滤芯之前，检查其是否存在运输损坏以及垫圈是否完整。 如果滤芯损坏，请勿安装。 如果要更换安全滤芯，并且使用了 SafetySignal，请使用开口销将其固定到位。 使用新密封垫圈与蝶形螺母（手动旋紧式）将主滤芯固定到位。 请使用新的蝶型螺母固定夹并重置过滤器压差指示器。
7. 检查空气滤芯系统
最后，检查并紧固所有空气过滤器系统连接。 如果有孔洞或损坏，请立即更换。 请检查所有空气管道是否有磨损或损坏。 建议每年更换空气过滤器系统密封垫片。
